VCTA-S910 / D910 (在线3D AOI)

灵活/多用途的AOI

不同型号适用于生产在线的多个质量控制位置，包括锡膏印刷后2D的
锡膏质量检查，回流焊接前的元器件测定，回流焊接后PCBA的工艺品质检
查，以及手插件波峰焊接后的检查

集成优秀检测算法，更针对IC引脚浮高/翘脚

特有的三维点云重建技术可大大提高检测精度和检测能力，可有效的覆盖2D检测盲区，2D难以检测的IC翘脚，零件的浮高可达100%的检出率。

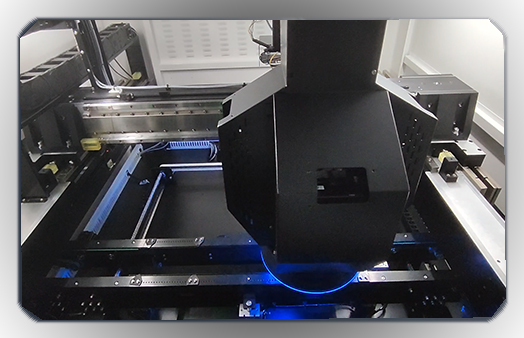

进口1200万像素CoaxPress超高速相机

采用高分辨率工业镜头，支持189帧/秒采集帧率，最小可实现8μm分辨率（标配15μm），拥有超大FOV环形WRGB光源，保证图像采集的效率和效果。

高精度控制平台

运动平台采用直线电机结构，运动高速、平稳、无振动、无噪音，配合高精密光栅尺构成全闭环反馈系统，重复运动精度可达到1um。

均采用国际知名品牌

实现360°无死角的数字投影。

3D AOI标配4套1080P的数字投影单元，基于莫尔条纹的N步相移算法，可提供微米级的精度。通过软件控制实现多频数字条纹投射。

精确检测

一人多机，智能通讯

中央服务器模式，可通过中央控制服务器收集所有机台的测试信息，便于生产的综合管理，多台设备只需要一位操作人员。

集中控制和数据采集

在线询单

0755-61519009/29545697

运动平台采用直线电机结构，运动高速、平稳、无振动、无噪音，配合高精密光栅尺构成全闭环反馈系统，重复运动精度可达到1um。

类别	项目	规格参数
	型号	S910	D910
影像系统 Vision System	摄像头 Camera	高速CCD摄像机，1200万像素 High-Speed CCD 12MP
	镜头 Lens	工业镜头 Industrial Lens
	投影单元 Projection system	4向投影光栅 4 directional projection gratings
	光源 Light	环形RGBW 四色LED光源 Ring RGBW LED Light
	光学解析度 Resolution	15μm （可选12μm,10μm,8μm）
	FOV	60mm45mm(15μm）/ 4030mm（10μm）
检测能力 Performance	3D高度测量范围 3D Height measurement range	15 mm
	高度分辨率 Height resolution	0.4μm
	高度检测精度 Height Accuracy on a Certificated Target	±3μm
	XY偏移检测精度 Shift Accuracy on X & Y Position	±10μm
	重复性和再现性 GR&R	<1%@3sigma
	检测不良类型 Inspection Type	缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损，多锡，少锡，短路，尺寸 Missing, shift, skewed, tombstone, billboard, overturned, reversed polarity, wrong, damaged, Overflow, insufficient, short, dimension.
	板弯补偿 PCB Warpage	±5mm (2%)
设备参数 Machine parameters	轨道形式 Conveyor Type		双轨，1轨为定轨，2,3轨道自动调节，4轨手动调节（1,4轨最大宽度690mm)
	检测基板尺寸范围 Board size range	双轨道可同时进出PCB尺寸：50×50 mm~510×320 mm, 单轨道可测最大PCB尺寸50×50mm~510×580mm 可通过分段递进式检测2200mm长的基板（需要匹配前后的双轨接驳台执行分段功能）
	零件上下限高 Top side/Bot side clearance	40 / 40 mm
	轨道高度 Conveyor Height	900±20mm
	尺寸(宽深高) Dimension（WDH）	1200 * 1520* 1656mm （高度不含三色报警灯）
	重量 Weight	950kg
	电源 Power supply	220±10%，50/60Hz， 1.3KVA
	气源 Air Supply	0.5mpa,40cm³/min
	操作系统 Operation System	Windows 10 Pro
	主机参数 PC parameters	CPU: Intel I9，RAM:128GB，HDD:1TB SSD+2TB HDD，GPU: GTX1060
	显示器 Display	24” LED
	界面显示 Result	2D/3D真彩图 2D/3D true color
