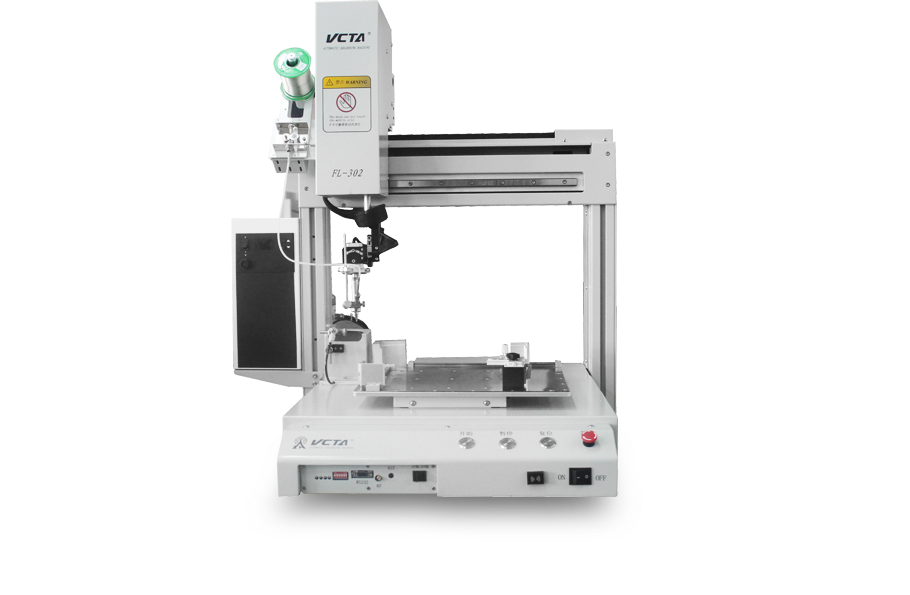

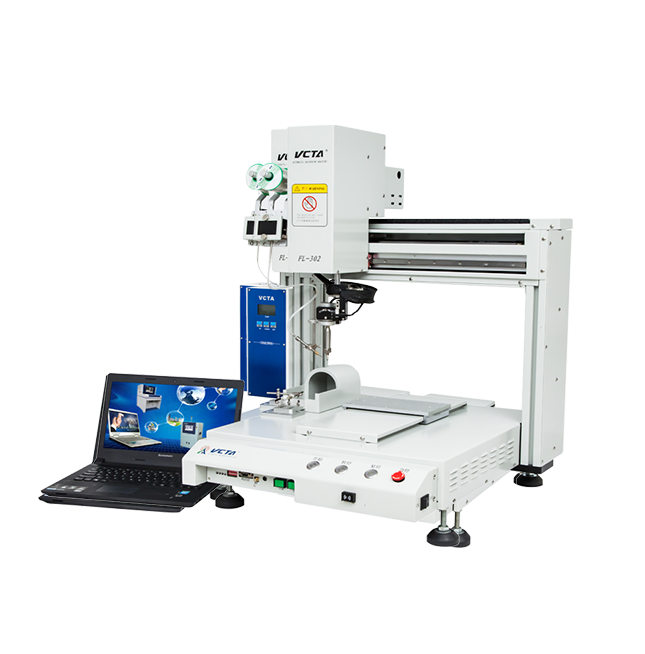

In order to meet the highly precision soldering requirement, we bring up the Model FL-302 Desktop Automatic Soldering Robot,
it control by micro computer, easy to operate and learn.
Composed by international top-level parts which make sure it’s stability and anti-interference ability far better than the competitor.
heating up fast and temperature stable, ensuring the soldering quality
150watt high frequency heating system
0755-61519009/61519062
| 类别 | 项目 | 规格参数 |
| 编程方式 | 采用电脑控制编程，在待焊接的产品上每确定一个坐标后都会在电脑上形成对应的点。可以批量修改参数、优化路径，可以批量移动、勾选，以实现最快焊接时间；可以空中出锡，斜向焊接，点焊，拖焊，圆弧焊等多种焊接方式灵活运用，有效应对各类产品的焊接需求。 | |
| 编程时间 | 采用更为直观高效的电脑编程，大大缩短了编程时间，可以批量修改，批量阵列（及复制粘贴的功能），在对应的电脑坐标上双击即可快速准确的移动到对应的实际焊点。方便快捷不会遗漏任何焊盘。 | |
| 焊接方式 | 可以通过USB转串口连接电脑焊接，也可将程序提前加载到设备上实现脱机焊接。 | |
| 阵列功能 | 自主创造的三点阵列方式 | |
| 发热系统 | 进口大功率150W发热系统；开机15S即可达到350度；银合金导热材料；回温速度快；温度控制更精准；可实现温度补偿、温度锁定和自动降温。 | |
| 自动焊接功能 | 程序制作完成后，只需选定焊接路径，点击‘开始’按钮即可自动焊接。 | |
| 双Y可夹板尺寸 | 270x320mm(可根据客户具体要求定制更大规格) | |
| 电机控制轴数 | 5轴。可实现5轴连动，实现360°无死角焊接 | |
| Max Distance/Speed | X axis | 400mm 700 mm/s |
| Y axis | 305mm 700 mm/s | |
| Z axis | 100mm 700 mm/s | |
| U axis | 360° 360°/s | |
| A axis | no limit 100mm/s | |
| 其他参数 | Reset accuracy | ±0.01mm |
| Programming Memory | Un-limited | |
| Max Load | 10kg | |
| Working Environment | 0-40°C | |
| Working Humidity | 20%-90% | |
| Air Supply | 4-6bar | |
| （LXWXH） Dimensions （L*W*H） | L730mm * W670mm * H830mm | |
| Weight | 68kg | |
| Power | 220V±10% | |
| 烙铁头加热温度范围 | 0℃~500℃ | |
| 适用锡丝直径 | 0.5/0.6/0.8/1.0/1.2mm | |
| 清洁功能 | 可接气自动清洗，清除残留碳化物 | |
三维立体成像 是相位调制轮廓测量技术（PMP）基于结构
光栅正弦运动投影，离散相移获取多幅被照射物光场图像，
再根据多步相移法计算出相位分布，最后利用三角测量等方
法得到高精度的物体外形轮廓和体积测量结果。
真彩色的三维立体影像显示。
快速编程 是支持RS274-D、RS274-X格式的Gerber文件及
支持dxf格式的CAD文件，导入文件后自动创建焊盘信息，
只需设置检测参数即可完成编程。
SPC统计分析 是利用统计方法对过程中的各个阶段进行过程控制，通过对测试信息的分析反馈，来促进前工序工艺的改良，以达到预防不良。操作者可以直观的通过饼状图或者柱形图等查看到测试信息的综合统计。
统计信息可以输出Html，Excel或Image等格式。
条码/二维码识别
坏点跳跃功能
统计报表导出
锡膏明细列表查询
PCB列表查询
PCB查询对比功能
NG分析功能
自动统计CPK功能
