类别 | 项目 | 规格参数 | |
视觉识别系统 |
判别方法 |
综合拥有权值成像数据差异分析技术、彩色图像对比、颜色提取分析技术、相似性、二值化、OCR字符识别,外形轮廓分析技术,锡珠功能检测,波峰焊插针检测等多种算法 | |
摄像机 |
500万像素彩色摄像机, 分辨率20um(15um可选) | ||
光源 |
RGB三色环形LED结构光源。特殊辅助同轴光源(选配) |
||
图像处理速度 |
0201元件 |
<10ms(标准高度) |
|
每画面处理时间 |
<170ms(标准高度) |
||
检测内容 |
锡膏印刷 |
有无、偏斜、少锡多锡、断路、污染 |
|
零件缺陷 |
缺件、偏移、歪斜、立碑、侧立、翻件、极性反、错件、破损 | ||
焊点缺陷 |
锡多、锡少、连锡、脏污,虚焊 |
||
波峰焊检测 |
多锡,少锡,短路,苞焊,沙孔 | ||
防静电措施 |
防静电插座,配防静电环 |
||
机械系统 | PCB尺寸 |
25×25mm~330×480mm(可定制非标规格) |
|
PCB厚度 |
0.5mm~2.5mm |
||
PCB翘曲度 |
±2mm |
||
零件高度 |
TOP≤28mm/Option:55mm, BOT≤75mm |
||
最小零件 |
20um:0201 Chip 0.4Pitch IC | ||
15um:01005 Chip 0.3Pitch IC | |||
X、Y平台 | 驱动设备 | 交流伺服电机系统 | |
定位精确 | <10μm | ||
移动速度 | 700mm/s | ||
软件系统 | 操作系统 | Microsoft Windows 7(可选Microsoft Windows10) | |

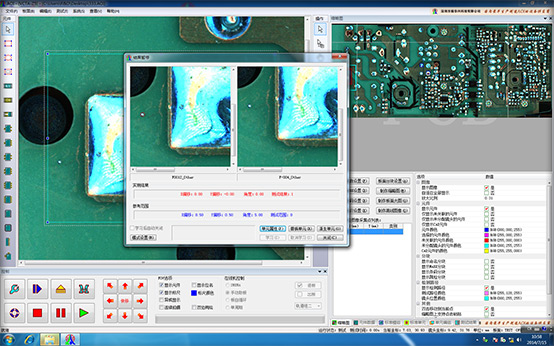

识别控制系统 |
特点 | 自动程序调用,板面正反面自动识别;支持无板编程;智能通讯功能,可对接生产管理系统;智能数据警报功能;支持中央集中数据库模式。 | |
操作 | 图形化编程,操作简单易学;多种算法可自由搭配组合;支持离线编程和离线调试;可自动生成统计报告。 | ||
Mark | 点数 |
可选择3个常用的Mark点或多个Mark点 |
|
识别速度 |
0.5s/pcs |
||
控制系统 | 电脑主机 |
工业控制计算机,I3CPU,16G DDR内存,2TB硬盘 |
|
显示输出 | 22英寸液晶宽屏显示器 | ||
其他参数 | 机械外形尺寸(长*宽*高) | 87×104×130cm | |
重量 | ~310kg | ||
电源 | 交流220伏特+/-10%,频率50/60Hz,额定功率600W |
